工作原理

造水机通过海水驱动的气水混合喷射器来抽取真空，使得补给海水在低温（真空度约94%，海水38°C 即开始蒸发）下蒸发。

在蒸发器部分，海水蒸发后分离出的浓盐水搜集在分离腔底部，然后被抽出，排舷外。分离出的蒸汽 在通过过滤网过滤掉海水滴后，进入冷凝腔，与相邻流道的海水经过热交换后被冷凝成淡水。冷凝得到 的淡水由淡水泵抽出。

淡水通过盐度计检测后，合格淡水被送至淡水舱，不合格淡水被排出。

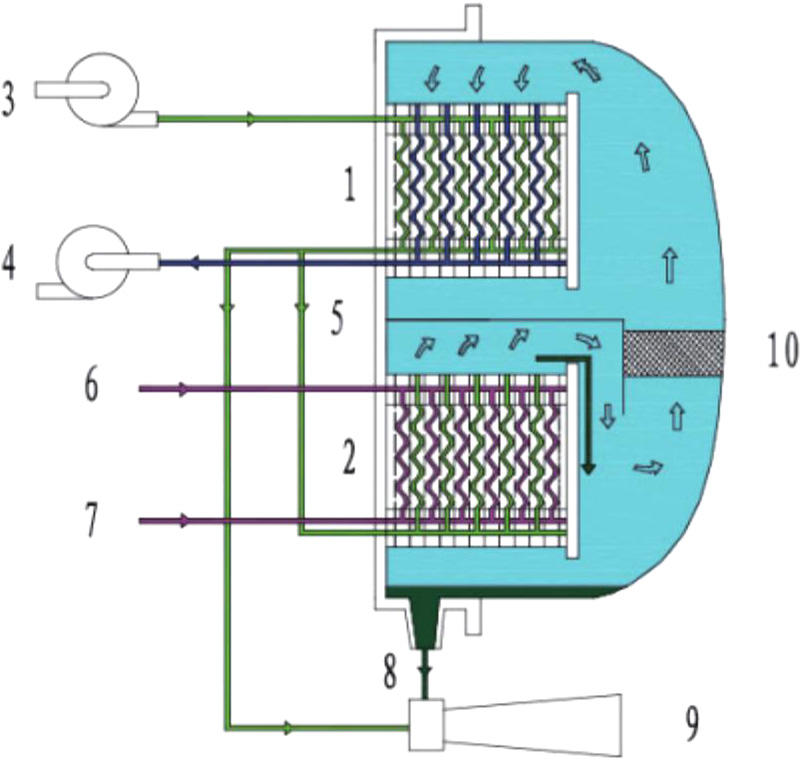

1 冷凝器 2 蒸发器 3 海水进口 4 淡水出口 5 补给海水 6 缸套水进口 7 缸套水出 口 8 浓盐水 9 排舷外 10 过滤网

外形尺寸

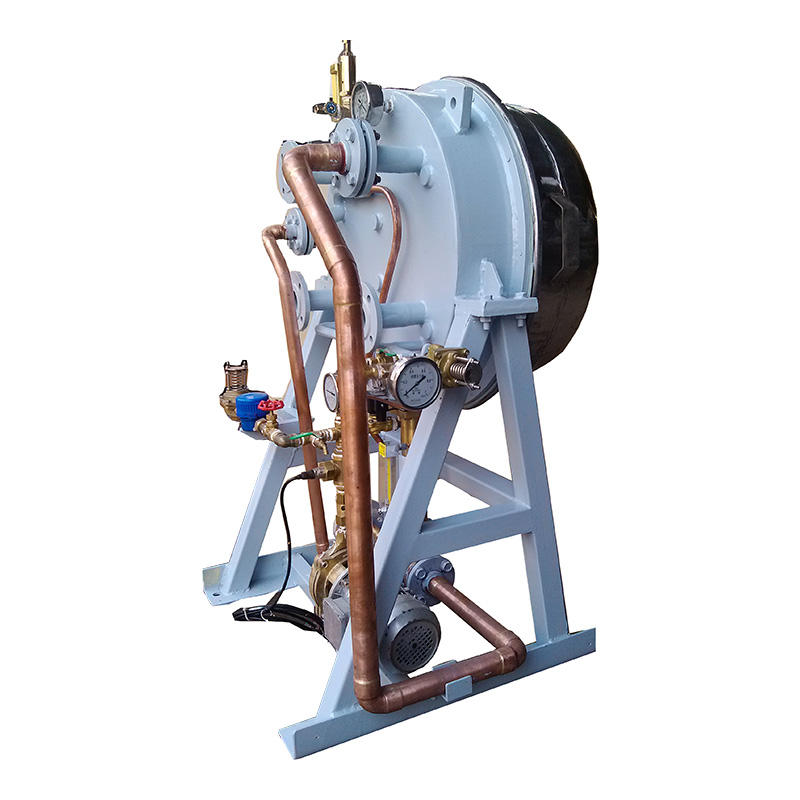

JYP系列造水机主要组成：

1.蒸发器(钛板）

蒸发器由包围在分离腔内的一组板式换热器组成。

2.冷凝器（钦板）

同蒸发器一样，冷凝器也是由包围在分离腔内的一组板式换热器组成。

3.分离腔(铸黄铜)，不锈钢）

分离腔将补给海水分离为浓盐水和水蒸气。

4.浓盐水/空气混合喷射器(铸黄铜）

喷射器将分离腔内的浓盐水和无法冷凝的气体抽出。

5.引射泵（海水泵）

通常海水泵由厂家配置，海水泵为单级立式离心泵。此泵为冷凝器提供冷却海水，为混合喷射器提供驱动海水以及为蒸发器提供补给海水。

6.冷凝泵（淡水泵）

淡水泵为单级离心泵。淡水泵将生产出的淡水从冷凝器中抽出，并送至淡水舱。

7.盐度计(已组装在电控箱）

盐度计连续不断的检测生产出的淡水的盐度。盐度报警点可以调节。

8.电控箱

电控箱由厂家提供，组成包括：电机开关，运转指示灯，盐度计，远程报警以及设备启动。

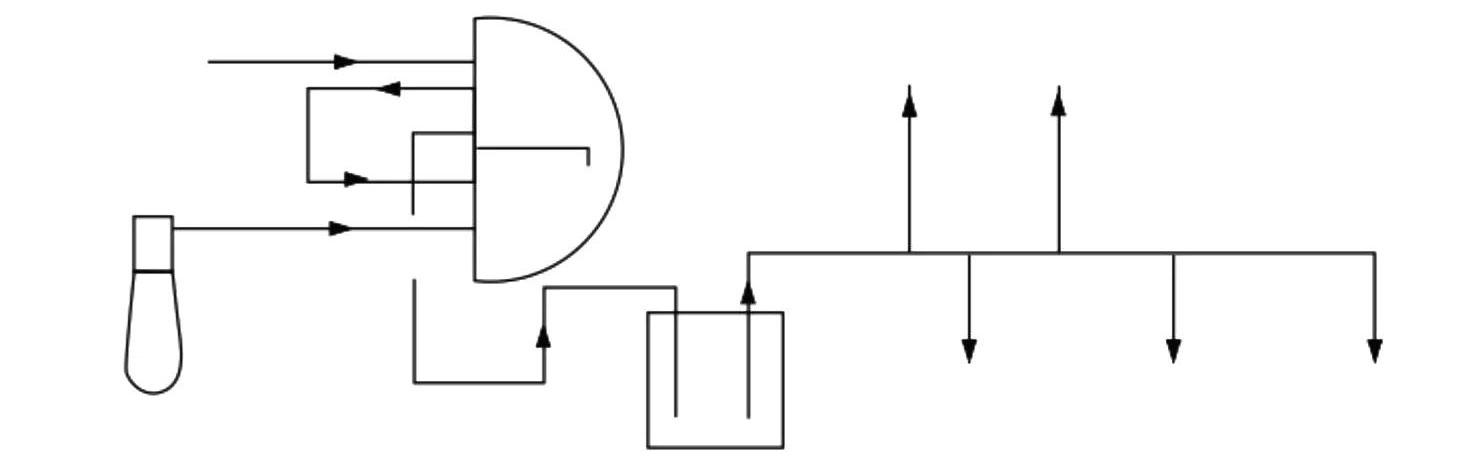

用途：
